TB Wood's et Nuttall Gear s'associent pour fournir des assemblages de poulies et d'arbres sur mesure pour les ascenseurs ultra-rapides du One World Trade Center

Le leader mondial dans la construction d'ascenseurs a commandé à TB Wood’s des poulies/arbres destinés à une grande quantité d'ascenseurs ultra-rapides et de service pour un nouveau centre commercial, dénommé One World Trade Center (1 WTC), actuellement en cours de construction à New York. Une fois achevée, la tour de 105 étages sera l'édifice le plus haut de l'hémisphère occidental, s'élevant à 541 mètres (antenne radio comprise). Les ascenseurs ultra-rapides atteindront une vitesse de 9 mètres/seconde.

Les assemblages de poulie des câbles de contrepoids de TB Wood's ont été installés à 50 pieds sous les cages d'ascenseur. Un grand nombre de poulies sur mesure ont été fournies en six tailles (diamètre extérieur compris entre 46" et 62"). Les poulies comportent jusqu'à 16 rainures dimensionnées pour recevoir des câbles de 1". Les pièces de poulie moulées entièrement usinées les plus lourdes (avec alésage central) pesaient plus de trois tonnes. Les poulies de TB Wood's sont conçues pour répondre aux exigences de performances des équipementiers sans entretien pendant 40 ans.

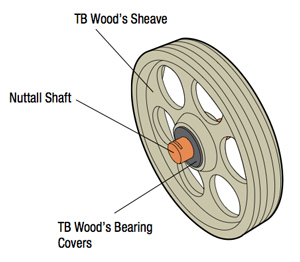

Schémas des arbres de poulies personnalisés

Nuttall Gear a fourni les arbres personnalisés d'un diamètre de 7″ x 23,25″ de longueur destinés aux poulies. De l'acier allié spécial 1045 à haute teneur en carbone a été utilisé pour satisfaire les exigences de l'équipementier. Les doubles canaux de graisse et les alésages d'intersection ont fait l'objet d'un usinage de finition. Parallèlement aux tolérances d'usinage très précises, les arbres ont été équilibrés individuellement avant d'être assemblés aux poulies.

TB Wood’s a également fourni les couvercles de roulements qui, avec les roulements et les joints fournis par l'équipementier, ont complété les composants de l'ensemble. Chaque assemblage a été équilibré avant l'expédition. Pour des performances optimales, les ensembles ont été de nouveau équilibrés après l'installation au sein du bâtiment 1 WTC.

Transmissions par courroie TB Wood’s

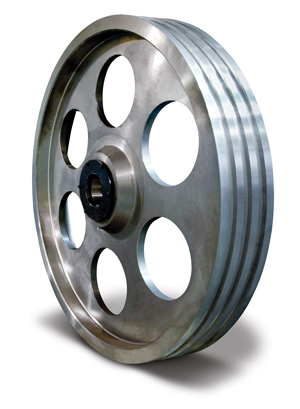

Transmissions par courroie pour ascenseurs

TB Wood’s conjugue la gamme la plus vaste de transmissions par courroie, trapézoïdales ou synchrones, réalisées sur commande, aux caractéristiques inégalées dans l'industrie de la transmission de puissance mécanique.

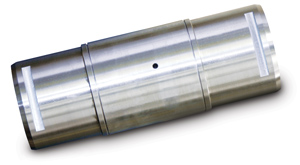

Arbres Nuttall Gear

Arbres Nuttall Gear

Nuttal Gear s'est forgé une solide réputation dans la conception et la fabrication de transmissions par engrenages personnalisées pour montages d'arbres d'entrée perpendiculaires ou verticaux. Leur grande expérience en matière d'arbres et d'engrenages usinés avec précision était déterminante pour répondre aux exigences de tolérances serrées pour les ensembles poulie/arbre sur mesure des ascenseurs du 1 WTC.

Temps forts

  • TB Wood’s : poulies personnalisées

    Réalisées en fonte à grains fins haute résistance

  • Nuttall Gear : Arbres personnalisés

    Alliage spécial, acier 1045 à haute teneur en carbone, usiné et équilibré

  • TB Wood’s : Couvercles de roulement personnalisés

    Fabriqués pour s'adapter aux roulements fournis par l'équipementier
